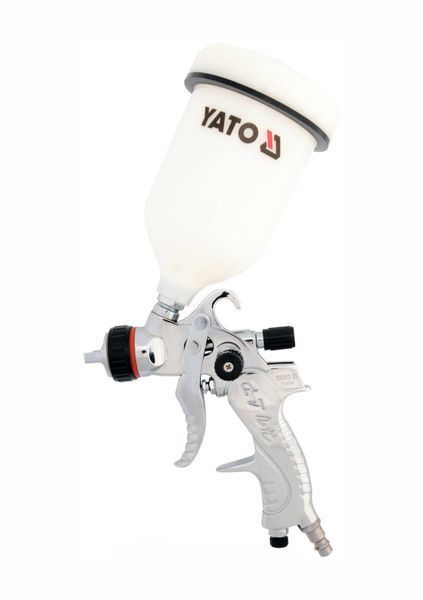

Бренд Yato Символ YT-2340 Серія GRD Гарантія 1 рік Матеріал алюміній, нержавіюча сталь Тип HVLP Діаметр сопла 1,4 мм Вага 0,74 кг Звуковий тиск 74,0 дБ(А) Звукова потужність 85,0 дБ(А) Вібрація < 2,5 м/с² Максимальний тиск повітря 0,2-0,3 МПа Ємність бака 0.6 l Необхідна витрата повітря 410 л/хв Діаметр повітряного патрубка (PT) стандартний Витрата лакофарбового матеріалу (вода) 0,19-0,25 л/хв Діаметр внутрішнього повітряного шланга 3/8" (10,0 мм) Фарборозпилювач використовується для виконання фарбувальних робіт. Необхідним фактором для належного функціонування пістолета є стиснене повітря. Фарба з бачка фарбопульта та стиснене повітря, що подається до фарбопульта, створюють суміш частинок фарби та повітря на виході з сопла пістолета. ІНСТРУКЦІЯ З ВИКОРИСТАННЯ Початок роботи За допомогою гайкового ключа затягніть насадку. Переконайтеся, що з'єднання системи подачі стисненого повітря затягнуті та надійно закріплені. Продуйте шланг подачі повітря перед підключенням його до системи. Переконайтеся, що пістолет був належним чином очищений і обслужений перед використанням. Переконайтеся, що бак для лакофарбового матеріалу приєднаний таким чином, щоб забезпечити належну герметичність. Регулювання ширини факела розпилення Зміна ширини та форми струменя розпилення досягається обертанням повітряного сопла. Форму розпилювального струменя можна плавно регулювати від плоскої до круглої за потреби. Ручка регулювання кількості лакофарбового матеріалу визначає кількість лакофарбового матеріалу, що подається в повітряний струмінь. З іншого боку, ручка регулювання розпилення встановлює інтенсивність розпилення суміші лакофарбового матеріалу з повітрям. Бажано відрегулювати потік суміші таким чином, щоб частинки лакофарбового матеріалу були якомога дрібнішими, це забезпечить кращий розподіл лакофарбового матеріалу на поверхні. Робота з пістолетом Під час роботи з пістолетом слід дотримуватися відстані між вихідним отвором пістолета і поверхнею, що фарбується, від 10 до 15 см. Намагайтеся направляти сопло пістолета перпендикулярно до поверхні, що фарбується. Уникайте викривлених рухів, вони призведуть до нерівномірного розподілу лакофарбового матеріалу. Краще наносити кілька тонких шарів, ніж один товстий. Регулювання потоку повітря Залежно від типу лакофарбового матеріалу, кількість стисненого повітря слід підбирати, регулюючи ручку регулювання тиску повітря. Заміна сопла Переконайтеся, що замінено весь комплект сопел. До комплекту входять: сопло для лакофарбового матеріалу, голка та повітряне сопло. Ущільнення голки Перевіряйте ущільнення голки на герметичність під час роботи. У разі значного зносу ущільнення слід замінити під час періодичного огляду пістолета, використовуючи гайковий ключ для зняття вузла ущільнення. Чистка та технічне обслуговування Після закінчення роботи від'єднайте пістолет від системи подачі стисненого повітря і спорожніть бачок для інструменту від залишків лакофарбового матеріалу. Ретельно очистіть бачок від залишків лакофарбового матеріалу. Ретельно очистіть весь шлях переміщення лакофарбового матеріалу. Неповне очищення знизить продуктивність потоку лакофарбового матеріалу. Очистіть повітряне сопло щіткою, змоченою в розчиннику. Ніколи не занурюйте весь пістолет у розчинник. Ніколи не очищайте засмічені отвори твердими предметами, оскільки навіть незначні внутрішні пошкодження можуть негативно вплинути на параметри розпилювального струменя. Після миття пістолета нанесіть невелику кількість мастила на рухомі частини ущільнень. Затягніть насадку лакофарбового матеріалу до такої міри, щоб уникнути витоків і водночас забезпечити плавний рух голки.
