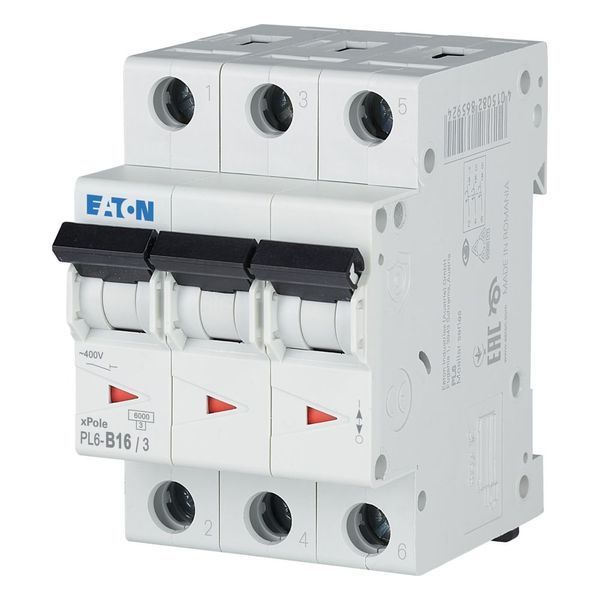

Автоматический выключатель Eaton (Moeller) серии xPole – PL6 MCB. Модель PL6, 3-полюсный, характеристика срабатывания: В, номинальный ток In: 16А, номинальная коммутационная способность по IEC/EN 60898-1: 6 кА.
МАВ защищают кабели от повреждений, вызванных перегрузками и короткими замыканиями. В случае опасно высоких токов биметаллический тепловой расцепитель автоматического выключателя отключит источник питания. В случае короткого замыкания электромагнитный расцепитель своевременно отключит источник питания. испытания и аттестации на соответствие требованиям стандартов IEC/EN 60898-1 (VDE 0641-11). Часть 1 стандарта IEC/EN 60898 применяется к МАВ переменного тока, если номинальное фазное напряжение не превышает 440 В, номинальный ток не превышает 125 A, а номинальная отключающая способность не превышает 25 000 A.
Правило ИМЕЛ для любого применения
Автоматические выключатели с характеристикой отключения B – это стандартный тип МАВ, используемый в электрических цепях освещения и розеток питания. Для электрических цепей с высокими пиковыми токами (например, для двигателей) применяются устройства с характеристикой отключения С. Автоматические выключатели с характеристикой отключения D применяются для электрических цепей с индуктивными и емкостными нагрузками, как, например, электромагнитные клапаны, трансформаторы или двигатели.
