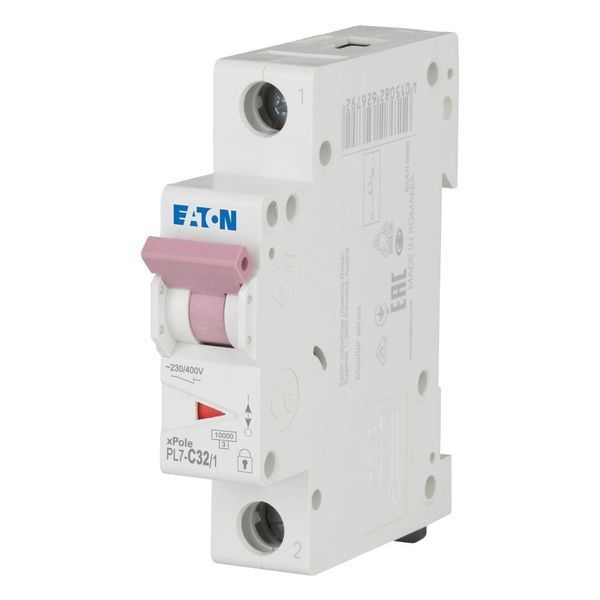

Автоматический выключатель Eaton (Moeller) серии xPole – PL7 MCB. Модель PL7, 1-полюсный, характеристика срабатывания: C, номинальный ток In: 32 А, номинальная коммутационная способность по IEC/EN 60898-1: 10 кА.
МАВ защищают кабели от повреждений, вызванных перегрузками и короткими замыканиями. В случае опасно высоких токов биметаллический тепловой расцепитель автоматического выключателя отключит источник питания. В случае короткого замыкания электромагнитный расцепитель своевременно отключит источник питания. испытания и аттестацию на соответствие требованиям стандарта IEC/EN 60898-1. Часть 1 стандарта IEC/EN 60898 применяется к МАВ переменного тока, если номинальное фазное напряжение не превышает 440 В, номинальный ток не превышает 125 A, а номинальная отключающая способность не превышает 25 000 A.
Правило ИМЕЛ для любого применения
Автоматические выключатели с характеристикой срабатывания B – это стандартный тип МАВ, используемый в электрических цепях освещения и розеток питания. Для электрических цепей с высокими пиковыми токами (например, для двигателей) применяются устройства с характеристикой срабатывания С. Автоматические выключатели с характеристикой срабатывания D применяются для электрических цепей с индуктивными и емкостными нагрузками, как, например, электромагнитные клапаны, трансформаторы или двигатели.
>
