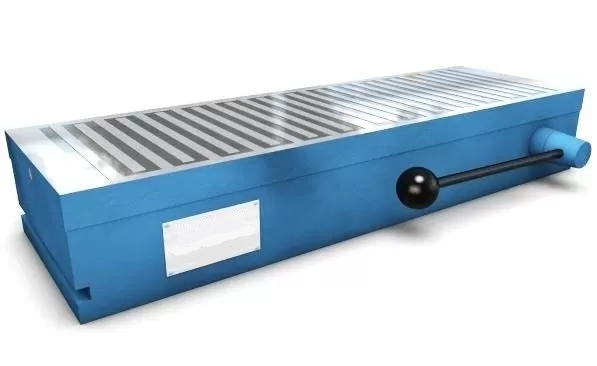

Плитка прямоугольная магнитная предназначена для закрепления изделий из ферромагнитных материалов. Плита применяется на операциях чернового и чистового шлифования на общемашиностроительных режимах резания с применением охлаждающей жидкости и без нее.
Перед монтажом необходимо проверить не повреждена ли плита при транспортировании и не ослаблены ли винты, крепящие зеркало плиты к корпусу. Установите плиту на подготовленные поверхности. Плиты крепятся к столу станка соответственно прихватами, болтами М14 и М18 и другими приспособлениями, используя для этого специальные пазы в корпусе плиты. Плита рассчитана на эксплуатацию в обычных цеховых условиях. Установку плит массой более 30 кг производит с помощью рым-болтов, предусмотренных конструкцией. Плоскость зеркала плит должна быть параллельна основанию плоскости стола станка с точностью не менее 0,01 мм на 300 мм длины. Доводка до указанной точности производится периодической шлифовкой зеркала после закрепления плиты на столе станка. Отклонения допускаются только в сторону вогнутости. Рукоятка при включении и выключении должна поворачиваться в строго фиксированные положения. Перед включением станка с установленной на нем плитой следует проверить наличие и закрепление планок ограждения на боковых поверхностях плиты. Зона притяжения деталей расположена в площади полюсов.
Рабочая поверхность плиты должна иметь шероховатость не ниже Ra 1,25.
Запрещается установка заготовок на включенную плиту во избежание защемления.
Обработка деталей размерами менее межполюсной расстояния и на крайних полюсах не допускается.
