Нутромер – это высокоточный инструмент измерения, который предназначается для измерения размеров отверстий и пазов, а также внутренних поверхностей различных деталей. Данное средство измерения применяется тогда, когда измерения линейкой или рулеткой затруднены, или, невозможно получить результаты необходимой точности.
Выделяют микрометрические и индикаторные нутромеры, которые одновременно наиболее распространены.

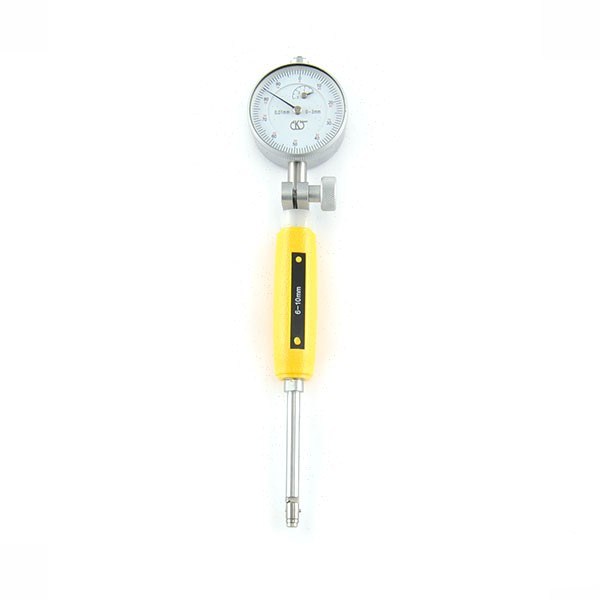

Индикаторный нутромер представляет относительный метод измерения. Такой внутример позволяет измерять отверстия диаметром от 6 мм и более. Цена разделения данного измерительного инструмента составляет 0,01 мм.

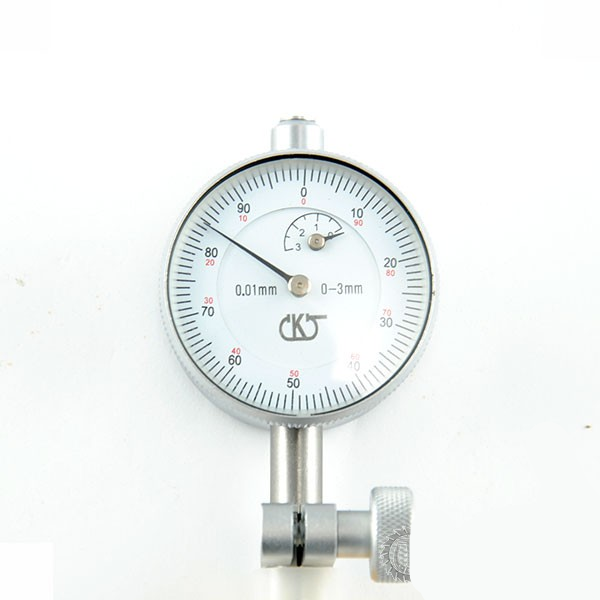

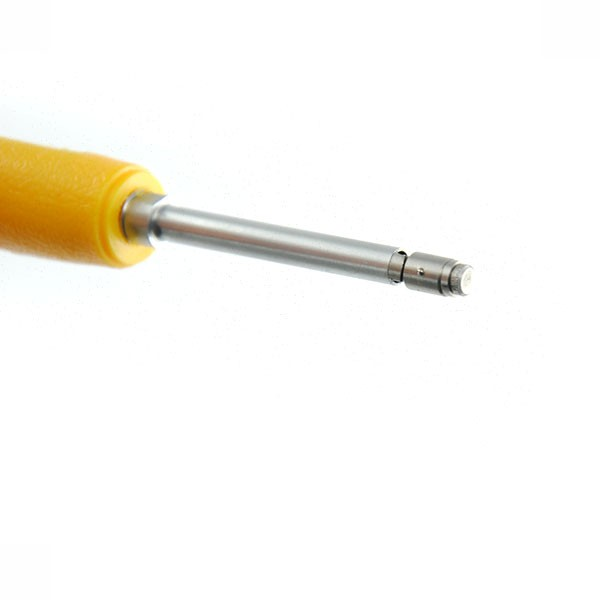

Индикаторный внутример конструктивно состоит из двух частей: непосредственно измерительного устройства и индикаторной головки, которая чаще всего является индикатором часового типа. На индикаторе есть две шкалы:
- большая шкала, цена распределения которой 0,01 мм, а полный оборотом стрелки-1 миллиметр;
- маленькая шкала, демонстрирующая количество оборотов большой стрелки, т.е. количество миллиметров.
Ход стержня головки составляет 10 мм, однако, благодаря набору регулируемых стержней можно увеличить диапазон измеряемых величин.
